【DIY】フリードプラス|自作テーブル・棚の設計図公開【車検】

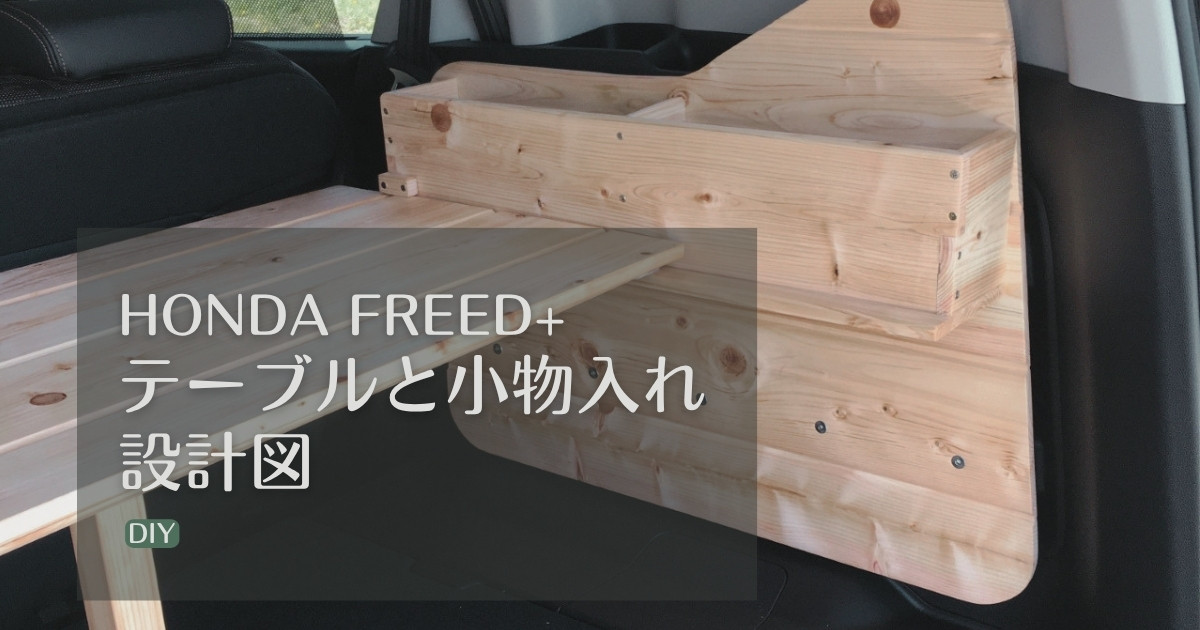

フリードプラスのユーティリティボードに取付けた

自作テーブルの棚部分の設計図です。

寸法はすべて単位:mm となります。



棚はテーブル板をのせる為の要です(´ー`)/



テーブルはお好みの奥行きの板で(*´ー`*)



各部の詳細画像と材料についてはこちら↓





棚の製作手順



本体を作成 ×2

BOX兼テーブル受け作成 ×2

①②を組合せる



*片側を作成後、もう片側は逆寸法で作成



棚本体の外形寸法







車両締結部寸法



上画像赤文字A部分について





たわみ解消部品について







たわみ解消は「木材+ステー」ではなく、「ステーのみ」でも問題ありません。
使用する素材に合わせて個数の調整を行ってください。



車検について

棚(小物入れ付きのパネル)は取り外し可能です。

普段、キャンプに行かない時も取付けたまま乗っています。



車検の際は検査作業者に外すように言われたら外します。
重量の関係で言われることがあります。
